AoIP кодек Dante ТР-122 и ТР-122М (Модуль Brooklyn 2)¶
Работа с сетью Dante в блоках ТР-122 и ТР-122М осуществляется с помощью модуля Dante Brooklyn.
В блоках могут быть установлены модули Dante Brooklyn в одной из версий: Brooklyn II или Brooklyn 3
Для установки правильной прошивки нужно знать версию модуля и количество каналов.
Важно: Прошивки разных версий модулей несовместимы, а программы для прошивки опознают только свой тип модуля.
Установка неподходящего ПО может привести к некорректной работе устройства.
Узнать тип модуля BROOKLYN можно:
-
в ПО Dante Controller:
Device View > вкладка Status > строка Dante Model: Brooklyn II или Brooklyn

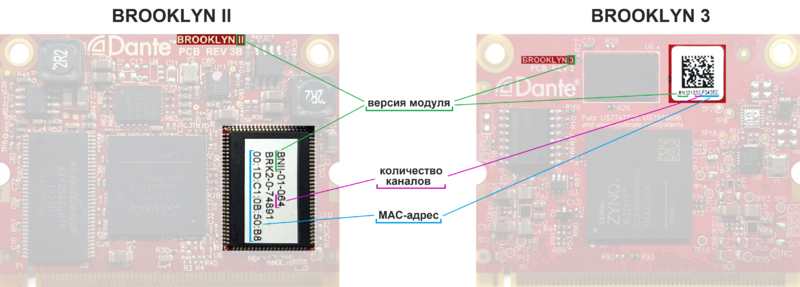

- по маркировке на самом модуле (выделены зеленым на рисунке)
На наклейке модуля указан идентификационный номер:
BNII-**-064 или BN3***064
BNII — версия BROOKLYN II, BN3 — версия BROOKLYN 3
064 и 032 в конце идентификационного номера (выделены розовым цветом на рисунке) — количество каналов модуля.
Важно: Brooklyn 3 поставлялись в двух вариантах количества каналов — 64 и 32. Это так же влияет на версию прошивки.
Последняя группа из 6 знаков на наклейке (выделены голубым цветом на рисунке) — МАС-адрес модуля.
Настройка и конфигурирование блока производится с помощью программы Dante Controller.
Скачать Dante Controller можно на странице www.audinate.com/products/software/dante-controller
В базовый блок ТР-122(М) опционально можно дополнительно установить 1 или 2 модуля с разным количеством аналоговых и AES входов/выходов. Все возможные комбинации установленных модулей представлены в таблице:
|
Установленные модули |
Кол-во входов моно |
Общее кол-во входов |
Кол-во выходов моно* |
Общее кол-во выходов |
||
|
Аналог |
AES |
Аналог |
AES |
|||
|
Блок ТР-122(М) без модулей |
0 |
0 |
0 |
8 |
8 |
8 |
|
ТР-122-1 |
+ 8 |
0 |
8 |
8 |
8 |
8 |
|
ТР-122-2 |
0 |
+ 8 |
8 |
8 |
8 |
8 |
|
ТР-122-3 |
+ 2 |
0 |
2 |
8 + 4 |
8 |
12 |
|
ТР-122-4 |
0 |
0 |
0 |
8 |
8 + 8 |
16 |
|
ТР-122-1 + ТР-122-4 |
+ 8 |
0 |
8 |
8 |
8 + 8 |
16 |
|
ТР-122-2 + ТР-122-4 |
0 |
+ 8 |
8 |
8 |
8 + 8 |
16 |
|
ТР-122-3 + ТР-122-4 |
+ 2 |
0 |
2 |
8 + 4 |
8 + 8 |
16 |
* Цифровые выходы дублируют аналоговые
Для обновления прошивки модуля Dante Brooklyn II используется ПО Dante Firmware Update Manager.
Скачать Dante Firmware Update Manager: DanteFirmwareUpdateManager-3.10.6.2_windows.exe
Важно: модуль версии Brooklyn II больше не выпускается, поэтому ПО Dante Firmware Update Manager не доступно для скачивания на официальном сайте производителя.
Скачать прошивку для ТР-122: TR-122_1.0.2_All_BNII.dnt
Скачать прошивку для ТР-122М: TR-122M_All_BNII_2021-12-09.dnt версия 1.1.1, Версия Audinate Firmware: 4.2.3.13.
Файлы этих прошивок (в названии указано All и BNII) содержат прошивки для всех возможных комбинаций установленных модулей BROOKLYNII.
В названии файла прошивки для конкретной версии модуля количество каналов указывается в моно:
- Пример названия TR-122M_OUT-12A-8D_IN-2A-8D
- OUT - выходные каналы
- 12A - количество моно каналов для аналоговых выходов
- 8D - количество моно каналов для выходов AES
- IN - входные каналы
- 2A - количество моно каналов для аналоговых входов
- 8D - количество моно каналов для входов AES
- OUT - выходные каналы
|
Установленные модули |
Название прошивки устройства |
|
Блок ТР-122(М) без модулей |
Tract TR-122_OUT-8A-8D |
|
ТР-122-1 |
Tract TR-122_OUT-8A-8D_IN-8A |
|
ТР-122-2 |
Tract TR-122_OUT-8A-8D_IN-8D |
|
ТР-122-3 |
Tract TR-122_OUT-12A-8D_IN-2A |
|
ТР-122-4 |
Tract TR-122_OUT-8A-16D |
|
ТР-122-1 + ТР-122-4 |
Tract TR-122_OUT-8A-16D_IN-8A |
|
ТР-122-2 + ТР-122-4 |
Tract TR-122_OUT-8A-16D_IN-8D |
|
ТР-122-3 + ТР-122-4 |
Tract TR-122_OUT-12A-16D_IN-2A |
Для обновления прошивки модуля Dante Brooklyn II необходимо подключить блок ТР-122 и компьютер к сети Dante и запустить ПО Dante Firmware Update Manager.

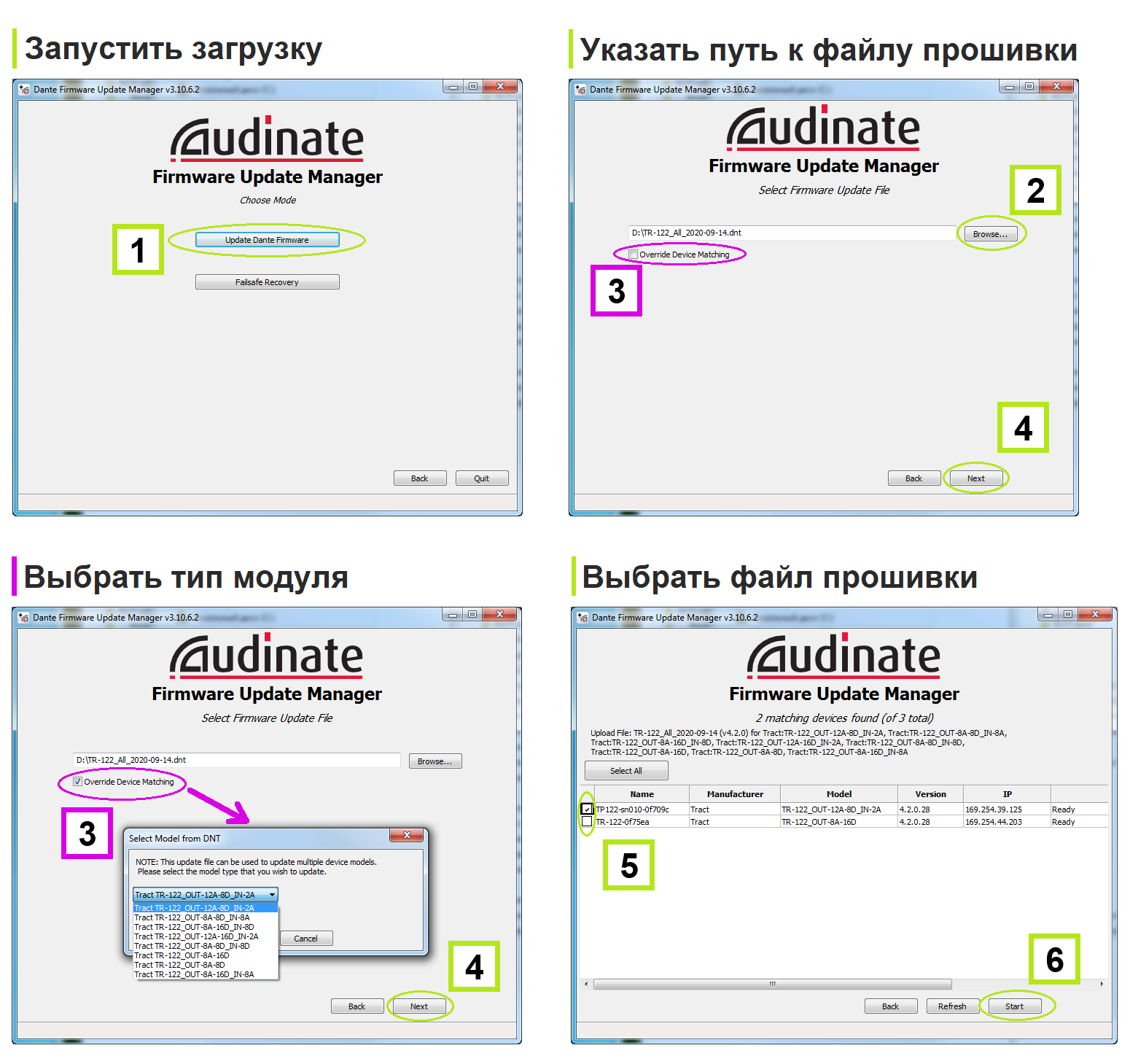

В открывшимся окне нужно проделать следующие шаги (см. рисунок):
- Нажать кнопку Update Dante Firmware;
- По кнопке Browse указать путь к скачанному файлу прошивки;
Пункт 3 выполняется, если необходимо изменить конфигурацию входов/выходов устройства.
Например, когда был заменён модуль Dante или устройство с совместимой прошивкой не может быть найдено.
- Установите галочку в чекбоксе Override Device Matching. После нажатия кнопки Next появится окно с выбором конфигурации входов/выходов.
Соответствие названия для конкретной конфигурации блока см. в таблице выше; - После нажатия кнопки Next программа произведёт поиск устройств;
- Найденные блоки нужно отметить галочками в чекбоксах и нажать кнопку Start;
- После запуска установки обновление прошивки займёт несколько минут.
По окончании обновления блоки ТР-122 необходимо перезагрузить по кнопке питания или через Dante Controller
ВНИМАНИЕ: При обновлении ТР-122 с серийными номерами до SN:032 до версии Audinate Firmware 4.2.0.28 сеть Dante перестанет работать в режиме 100мБит/с .
Для работы в сети 100мБит/с установите прошивку с версией Audinate Firmware 3.10.34.1.
